第三代制砂設備：VSI沖擊式制砂機

VSI沖擊式制砂機,簡稱VSI制砂機，又稱第三代制砂機，是山美研制并生產的高性能制砂機設備,其性能在各種礦石細破設備中起著重要的作用。該系列產品集兩種破碎模式于一體,并可連續運轉72小時不停機，目前已成為制砂行業的重要設備。
詳情咨詢：021-5820 5268

VSI沖擊式制砂機產品特點與技術優勢：

• 結構簡單合理、運行成本低。

• 破碎率高、節能。

• 具有細碎、粗磨功能。

• 受物料水分含量影響小、含水份可達8%左右。

• 更適合破碎中硬、特硬物料。

• 產品粒形優異，呈立方體，針片狀含量非常低。

• 葉輪自襯磨損小、維修方便。

• 工作噪聲低于75分貝(db級)。

VSI沖擊式制砂機工作原理：

物料由機器上部垂直落入高速旋轉的葉輪內，在高速離心力的作用下，與另一部分以傘狀形式分流在葉輪四周的物料產生高速撞擊與粉碎，物料在互相撞擊后，又會在葉輪和機殼之間以物料形成渦流多次的互相撞擊、摩擦而粉碎，從下部直通排出，形成閉路多次循環，由篩分設備控制達到所要求的成品粒度。
立式?jīng)_擊破碎機(制砂機)有"石打石"和"石打鐵"二種型式，"石打石"型用于磨蝕性強的物料加工；"石打鐵"型用于磨蝕性不強的物料加工，"石打鐵"型比"石打石"型成砂率高 10-20% 。

VSI系列立軸沖擊式破碎機結構圖

•
•
•
•

第7代制砂設備：VC7制砂機

山美VC7沖擊式制砂機，是我公司研制并生產的高性能制砂設備。該機有"石打石"和"石打鐵"二種形式。
VC7沖擊式制砂機應用領域：工程領域的水利水電、高等級公路、高速公路和鐵路、客運專線、橋梁、機場跑道、市政工程、高層建筑的機制砂生產和石料整形；礦業領域的磨礦前段細碎工藝，建材、冶金、化工、礦山、耐火材料、水泥、磨料等行業的物料破碎。
詳情咨詢：021-5820 5268

VC7制砂機技術優勢和產品特點：

• 專利圓葉輪
  深腔結構，允許更高通過量；特殊刀頭結構，提高了合金使用率，延長維修周期。

• ROR與ROA能很好互換
  石打石腔易損件成本低，出料粒形好且均勻，適用與所有類型石料，特別是高磨蝕性物料；石打鐵腔，破碎比大，成砂率高，適用于中等磨蝕性物料。特別破碎腔體結構，能很好實現"石打石腔-ROR"與"石打鐵腔-ROA"的快速互換。

• 稀油潤滑轉子
  相比傳統脂潤滑轉子轉速范圍更大，能更好滿足各種不同特性物料的破碎需求；專利密封結構，無需更換油封等易損件，真正免維護。

• 快速可拆卸平臺設計
  特別的平臺結構，不影響道路運輸。既能方便觀察進料、維護設備，又能很好保護電動機免受風吹雨淋。

• 高自動化程度
  自動化程度更高，正常維護更加方便；多種保護措施降低故障停機時間，使用壽命更長。

• 粒形佳
  基于高速撞擊破碎機理，產品粒形優異，呈立方體，且針片狀含量低；因此，特別適用于骨料整形及人工制砂，比如高速公路用骨料的生產加工...

制砂機使用范圍

常用于人工制砂生產線，破碎河卵石，風化石，石灰石，花崗巖，玄武巖等石料。

人工制砂生產線工藝流程

本生產線以40mm以下原料為例介紹

1. 0-40mm的骨料經懸掛式給料機，膠帶輸送機輸送至VSI沖擊式制砂機進行破碎，沖擊破出來的物料上一個二層振動篩進行篩分；

2. 大于5mm的物料返回沖擊破重新破碎，形成閉路循環。3-5mm的物料根據出料要求可以部分出成品，部分返回沖擊破重新破碎；

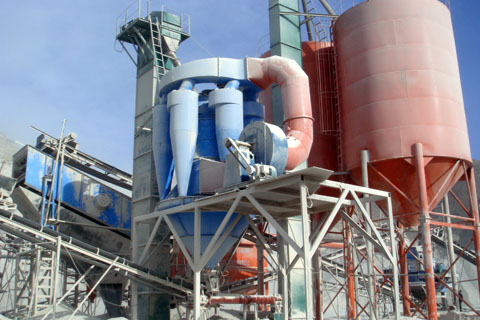

3. 小于3mm的物料進入粗細粉分離機，分別處理0-0.075mm、0.075-3mm和3-5mm的石粉料組成成品料堆；

注：根據環保要求可選配脈沖袋式除塵器。

制砂生產線配套設備

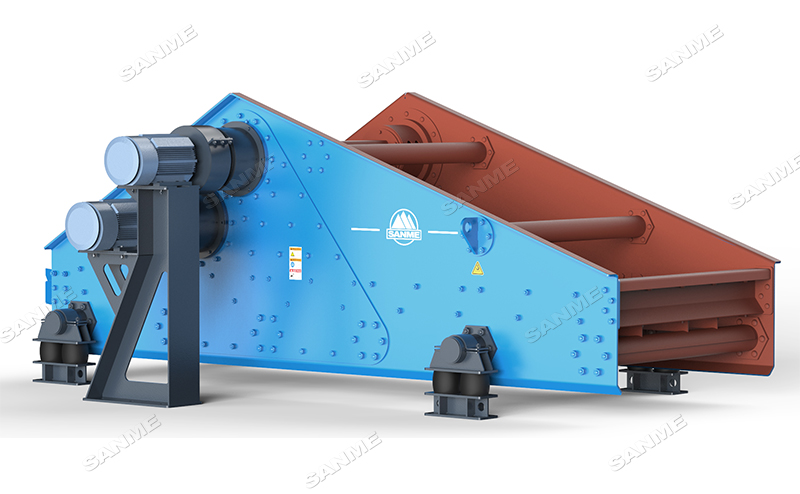

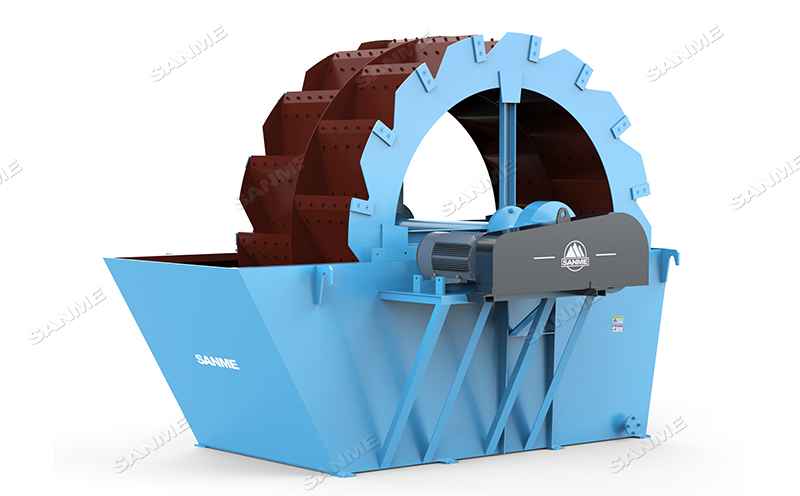

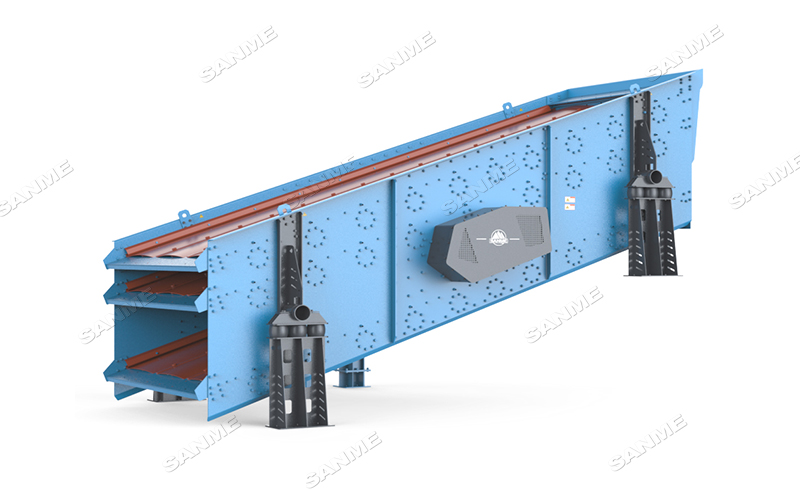

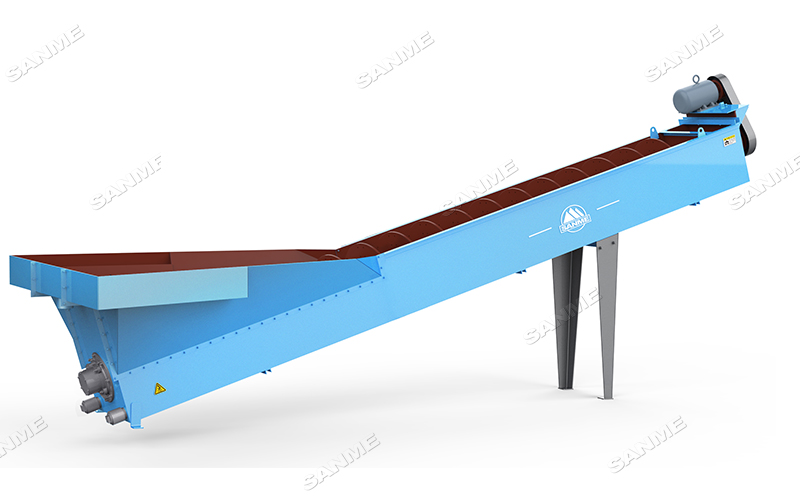

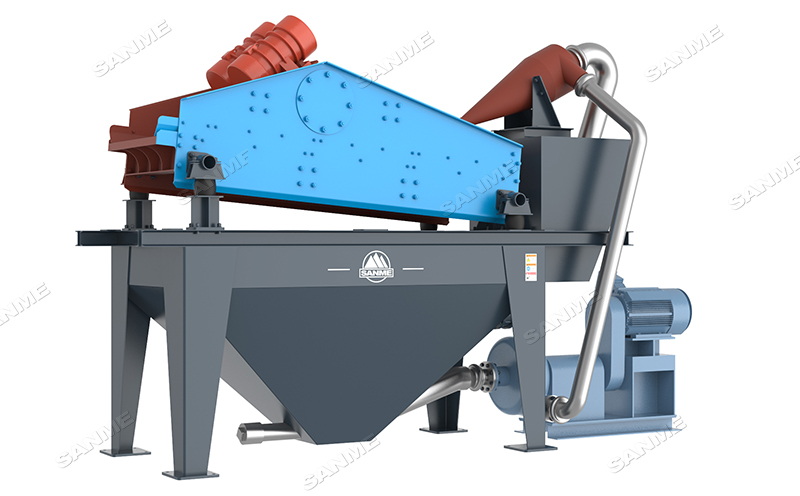

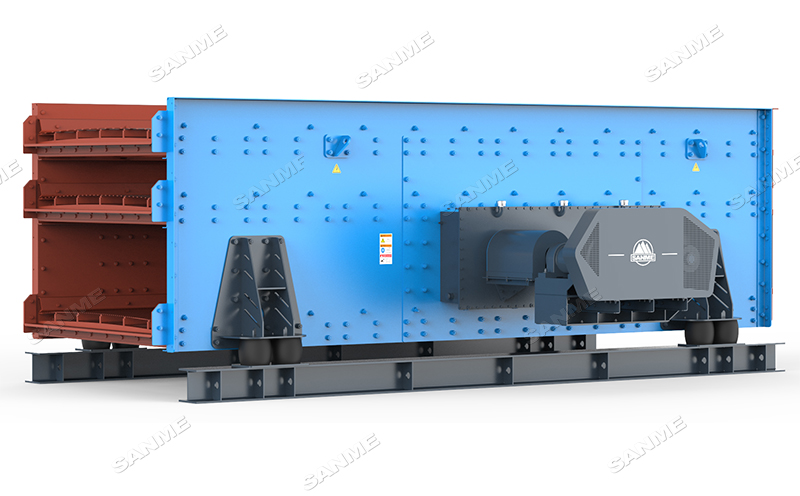

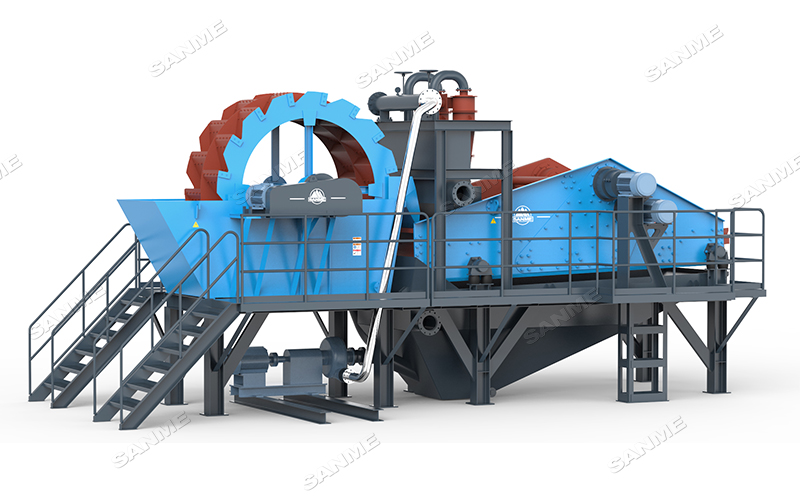

制砂生產線配套設備包括：振動給料機，圓錐破碎機，顎式破碎機，反擊式破碎機，洗砂機，振動篩和粗細粉分離機等。
